處理水量
水回收率
滿足濁度
該凈水裝置集絮凝、沉淀、排泥、集水、無閥過濾等工藝于一體，能夠有效處理各類江、河、湖、水庫等水源，使其濁度降至3mg/l以下。具有凈水效果好、范圍廣、節能、占地小、耗水量少，節水、節電、節人工的優點。凈水裝置本身從反應、絮凝、沉淀、集泥、排泥、集水、配水、過濾、反沖、排污等一系列運行程序，達到了自動運行的要求。雙層高效的絮凝及沉淀效果，迅捷的泥渣濃縮室及可調式自動排泥系統，過濾裝置采用重力、虹吸的原理自動控制，無需另設反沖洗水泵或空壓機等電器設備，可節省大量的基建投資及日常運行、維修、保養費用。自耗水率低，水回收率高達97%。

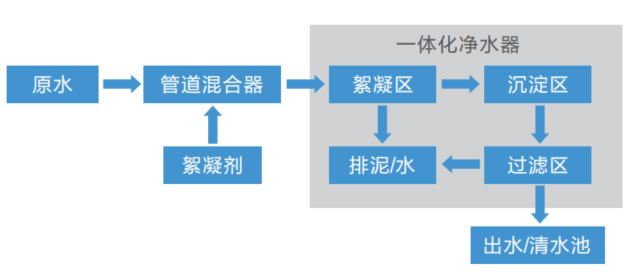

工藝流程圖

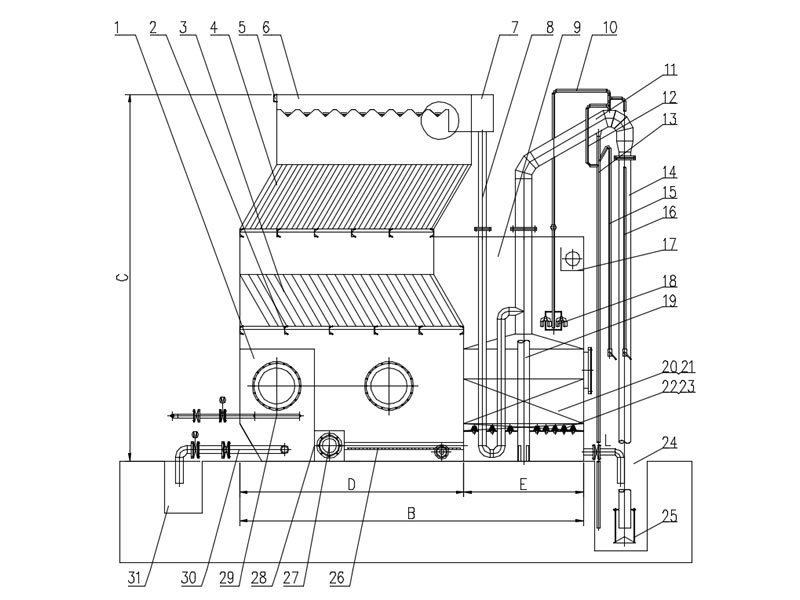

示意構造圖
| 圖號 | 名稱 | 圖號 | 名稱 | 圖號 | 名稱 |
| 1 | 沉淀區 | 2 | 填料支架 | 3 | 下層斜管 |
| 4 | 上層斜管 | 5 | 加強筋 | 6 | 集水堰 |
| 7 | 配水槽 | 8 | 連通管 | 9 | 清水區集水堰 |
| 10 | 虹吸破壞管 | 11 | 虹吸上升管 | 12 | 抽氣管 |
| 13 | 虹吸輔助管 | 14 | 虹吸下降管 | 15 | 強制反洗管 |
| 16 | 強制破壞虹吸管 | 17 | 集水槽 | 18 | 虹吸破壞斗 |
| 19 | 清水上升管 | 20 | 石英砂墊層 | 21 | 石英砂 |
| 22 | 多孔濾板 | 23 | 布水帽 | 24 | 水封井 |
| 25 | 沖洗強度調節器 | 26 | 穿孔布水管 | 27 | 進水管 |
| 28 | 泥倉區隔板 | 29 | 進壓力水管 | 30 | 排泥管 |
| 31 | 排泥溝 |
對比分析
| 工藝 | 全自動一體化凈水設備工藝 | 傳統土建構筑物工藝 |
|---|---|---|
| 抗沖負荷 | 進水濁度限值≤3000mg/L | 進水濁度限值≤500mg/L |
| 占地面積 | 占地面積小 | 占地面積較大 |
| 施工周期 | 施工周期短，整體成套加工，現場組裝。 | 施工周期很長，大量土建施工，受氣候影響較大 |
| 二次利用率 | 整機可拆遷搬運 | 不可移動，無二次利用價值 |
| 能耗 | 除加藥系統供電及控制系統供電外，無其他動力設備，能耗低 | 各個構筑物需建設中間水池、配置提升泵、反洗泵等，能耗大。 |
| 運行維護 |
|
|
選型表
| 型號 | 處理量（m³/h） | 進水管 | 出水管 | 壓力水規格 | 水利用率 |
|---|---|---|---|---|---|
| FASL-5H | 5 | DN50 | DN50 | DN25 | 90%-97% |
| FASL-10H | 10 | DN80 | DN80 | DN25 | 90%-97% |
| FASL-20H | 20 | DN100 | DN100 | DN25 | 90%-97% |
| FASL-30H | 30 | DN125 | DN125 | DN25 | 90%-97% |
| FASL-40H | 40 | DN150 | DN150 | DN25 | 90%-97% |
| FASL-50H | 50 | DN150 | DN150 | DN25 | 90%-97% |
| FASL-60H | 60 | DN150 | DN150 | DN25 | 90%-97% |
| FASL-80H | 80 | DN200 | DN200 | DN25 | 90%-97% |
| FASL-100H | 100 | DN200 | DN200 | DN32 | 90%-97% |
| FASL-120H | 120 | DN250 | DN250 | DN32 | 90%-97% |
| FASL-150H | 150 | DN250 | DN250 | DN32 | 90%-97% |
| FASL-200H | 200 | DN300 | DN300 | DN32 | 90%-97% |
| FASL-250H | 250 | DN300 | DN300 | DN32 | 90%-97% |
自動運行 值班人員只要定時作水質監視測定工作外，無需對凈水裝置操作管理
雜質顆粒去除率高，穩定 高濃度絮凝層使原水雜質顆粒充分接觸,自動排泥系統,泥渣雜質及時排除
出水水質穩定良好 雙層高效的絮凝及沉淀效果，使沉淀出水水質一直保持良好狀態
新穎智創的集水系統 集水均勻有效，提高了體積利用系數，而且其集水水頭小
維護成本低，運行穩定 過濾裝置采用重力、虹吸的自動控制，維護成本低，運行穩定
凈水系統自動化 凈水系統自動化保證系統的高效，能自動反沖洗，無需另設反沖洗水泵或空壓機等電器設備
自耗水率低 水回收率高達95%，對節省有限的水資源起著積極的作用
占地面積小 與一般凈水構筑物相比，可節省占地面積50%以上，室內外均可安置
H系列一體化凈水器適用于原水濁度小于3000mg/L的各類江、河、湖、水庫、地下水等為水源的農村城鎮，工礦企業的水廠，集中供水站等，出水可滿足濁度≤3mg/L。適用于無法在清水池加反洗泵進行濾池反洗的用水場所。對于低溫、低濁、有季節性藻類的湖泊水源，有其特殊的適應能力?？捎糜诟呒兯?、飲料工業用水、鍋爐用水等系統的預處理設備。用于各類工業循環水系統，可有效而大幅度地提高循環用水水質。用于中水回用系統，以污水廠排放水為水源，經處理后回用于用水設施。
