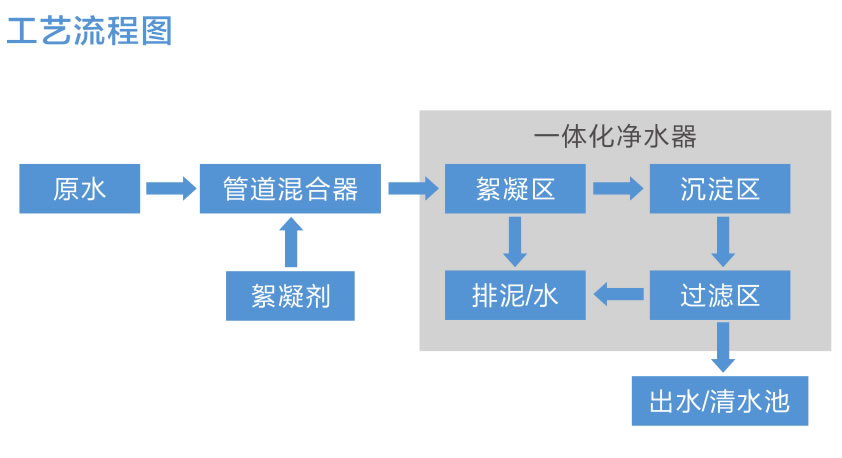

工藝原理
(1) 加藥及混合

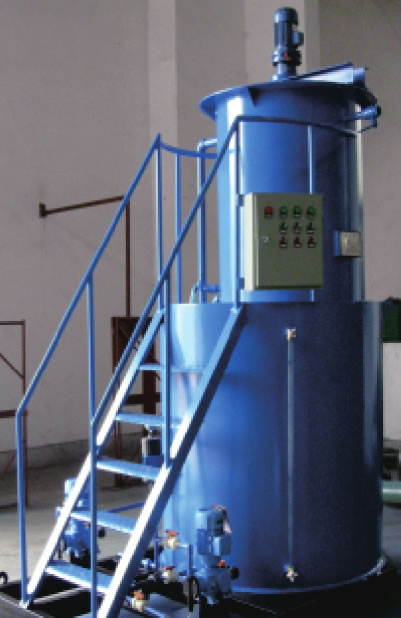

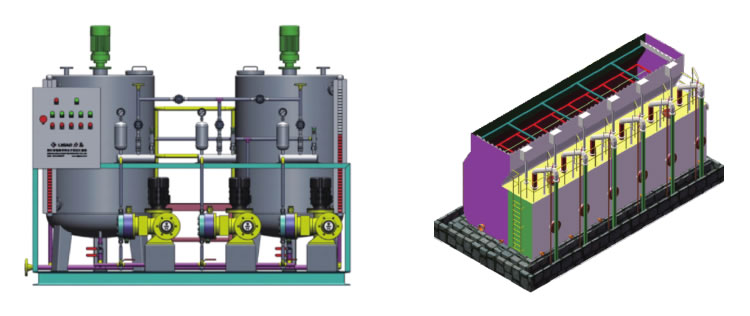

加藥裝置是以計量泵為主要投加設備、將溶藥箱、攪拌器、液位計、止回閥、壓力表、緩沖器、管路、閥門、底座、扶梯、電控系統等按工藝流程需要組裝在一個公共平臺上，形成一個模塊。
混合:原水(≥0 07Mpa)首先進靜態管道混合器，靜態混合器的主要作用是把所投加的藥劑充分混和于水，達到佳的反應效果。
溶解:將固體的聚合氯化鋁或聚丙烯酰胺添加在溶藥桶內，由攪拌機攪拌溶解，配制為一定濃度的混凝劑和助凝劑藥液。
投加:混凝劑和助凝劑分別采用兩臺計量泵定量吸藥投加，根據原水的水質情況(小試)確定佳的投加劑量，使原水中的懸浮物和膠體雜質在后續的沉淀澄清工藝中得到有效的去除。
加藥裝置的加藥量及加藥壓力，可根據工藝的需要，選取合適的計量泵。流量從1L/h到8000L/h，壓力從0.1MPa到25MPa范圍內均可選擇到合適的產品，計量泵的計量精度可高達±1％。
優點:
自動化程度高，可根據水質調節加藥量，節省運行費用；
各自獨立的加藥系統，方便實時加藥，操作難度低；
可實現就地控制、遠程自動控制、手動和自動相互轉換加藥；
具有結構緊湊，體積小、噪音低、工作平穩、安裝簡單、操作使用方便等優點。

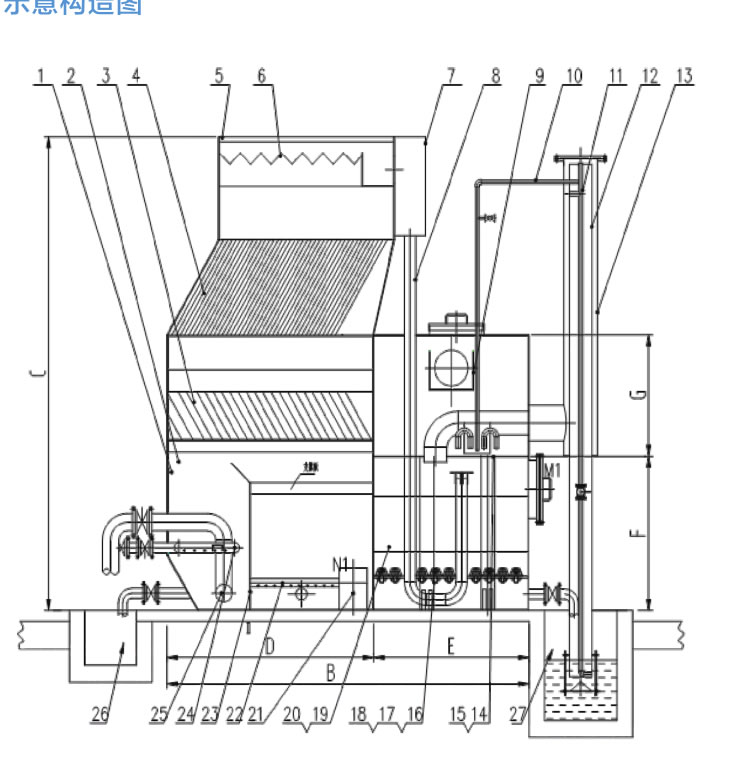

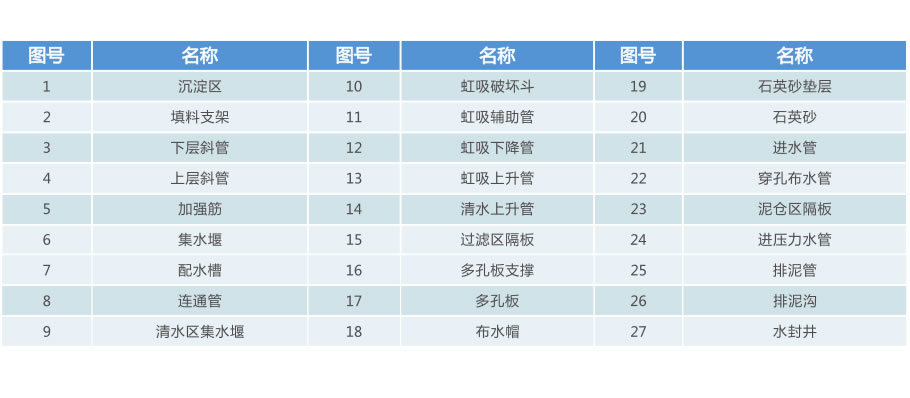

(2) 布水裝置
經加藥混合后的原水進入一體化凈水器，首先進入裝置底部的配水區，凈水器的進水為底部配水區進水，穿孔管布水，確保設備布水均勻，并且每個微孔處水流以一定的流速噴出，配臺導流板使沉淀物流向污泥區，不容易發生污賭，水質調節均化，水穩流上升至反應絮凝區。
優點:均勻布水、抵抗進水不穩的沖擊力、調節水質，設備內部無死角布水等。
(3)凝聚反應區
在本設備中凝聚反應區起到的作用，是水廠常規物理處理三大工藝初的一道關鍵工序，反應效果直接影響到出水水質和水量。向水中加入混凝劑(或絮凝劑)時，液相和質相幾乎是同步的流態，當流經反應裝置過程中，由于水流通道的不斷改變，使固、液相質點不僅具有主體流動，還具有上、下、左、右的脈動循環，在通過循環反應區過程中，原水中的細小礬花與污泥進行充分接觸，發生絮凝反應，使水中的小礬花逐漸狀大，形成大顆粒絮狀體，雜質顆粒去除率高。為沉降創造有利條件，同時提高污泥的濃縮倍率．提高污泥區污泥含量，減少系統的自耗水率。因而本裝置能適應各種高濁度的原水，雜質顆粒去除率高。在一定使用條件時，還具有除藻功能。
優點：占地面積小、沉淀效果好、一體化整體設計無需單獨設置、反應時間短等。
效果：提高污泥區污泥臺量、形成絮體顆粒大、排出污泥濃縮高、雜質顆粒去除率高。
(4)斜管沉淀區
沉降區分為上下兩部分，通過改變上下兩層的斜管的孔徑，提高水力梯度值．依據淺層沉淀理論，設置了斜管加速沉降，下部反應區快速形成的大顆粒狀絮體，在兩層斜管之間水流方向發生改變，將會增加小顆粒絮體間的接觸機會，在流經上層斜管時，進一步提高出水水質。
形成的絮狀體懸浮物在一層斜管區進行整流，一層斜管起均勻布水及導流作用，經充分反應后絮狀水體沿二層斜管傾斜方向往上流動．進入沉降區內進行固液分離，沉積下來的污泥在重力殛水流推力的作用下，沿斜管傾斜方向往下滑落。
優點:加速了沉淀速度，提高了沉淀效果，增加沉淀區表面負荷，固液分離效果好，耐沖擊負荷大。
(5)集泥區及排泥
斜管沉淀區沉淀的污泥通過水力的推流及自然沉降，部分經水力推動進入污泥區，為保證污泥區排泥的徹底性，每套凈水器污泥區由隔板分為多個小室，每個室均設有電動排泥系統及輔助排泥裝置。
每套凈水器排泥系統由多套電動排泥閥殛壓力進水電磁閥組成，排泥管采用穿孔管結構，排泥系統采用穿孔管型式，沿污泥區底部設置，用于排泥時污泥區的攪動，以利于污泥的徹底排凈。
系統排泥按設定的時間程序進行，每周期每格污泥區排泥1-3 min(排泥時間可調)，排泥從每套凈水器多個污泥室逐個進行。
優點：全自動控制系統，節省人力，果用穿孔管壓力水排泥，排泥均勻徹底，無殘留
(6) 集水及濾池配水區
在沉淀池的清水區采用可調式三角堰板集水，匯入集水槽，使系統集水均勻。集水槽設有多套配水管，分別進入多個濾池內。
集水槽通過配水管進入濾室，出口配有擋板，避免了水流對濾室頂板和濾料的沖擊。濾室清水區采用大流量ABS布水帽，可以保證制水時清水及時上升和反洗時達到足夠的反洗流量。
優點:配水均勻，流速平緩；大流量布水帽設計，為虹吸的全自動進行提供必要的前提。
(7)全自動過濾區
經沉淀后的水體由配水槽通過配水管分配進入各個過濾室內，通過U形水封器配水，并由上而下通過濾料層．濾后水由濾池內的連通管在重力作用下至濾室頂部的清水室。清水室出水通過重力自流進入沖洗水箱。
每個濾室均配有l套虹吸反沖洗系統，過濾系統的反沖洗排水通過重力虹吸原理，通過設定的水頭損失值形成虹吸，利用過濾室清水室內的潔凈水及濾后水自動進行反沖洗，過濾層反沖洗水接至下水道進入廠區總排管網。
斜管沉淀區出水經濾料層過濾一定時間后，由于濾料層的運行阻力逐漸增大，虹吸上升管內水位逐漸升高，當水位上升至虹吸輔助管位置時，虹吸管內空氣隨著虹吸輔助管排水，形成負壓，將虹吸管內空氣不斷帶走，終使虹吸上升管及虹吸下降管內的水位接通，即形成虹吸，過濾室上室清水在清水層的靜壓及真空吸引下迅速反沖洗，裝置內清水按照正常運行路徑反方向返回，當清水經過濾料層時即開始對濾料進行反沖洗，濾室的反洗強度通過排水管管口的錐形調節板來調整，設定反洗強度及反洗時間，每次反沖洗歷時4-5分鐘，反洗強度為14-16 L/㎡.s。
優點：過濾濾速穩定、不需要設置閥門、反沖洗不需單獨配壓縮空氣、運行管理方便、能源損耗少等。
效果：出水穩定水質好、保證反沖洗耗水量小于3％、保證出水小于3NTU。
